Come funzionano le PICV?
Le valvole di regolazione indipendenti dalla pressione (PICV) sono progettate per mantenere
una portata costante e precisa, indipendentemente dalle variazioni di pressione all’interno dell’impianto.
Compensando automaticamente le fluttuazioni della pressione differenziale, le PICV garantiscono una
regolazione stabile alle unità terminali, migliorando l’equilibrio dell’impianto e l’efficienza complessiva di funzionamento.
Questo principio di funzionamento rende le PICV una soluzione affidabile per i moderni impianti idronici
e HVAC, dove carichi variabili e condizioni operative in continuo cambiamento rappresentano la norma, non l’eccezione.
La giusta PICV
per ogni applicazione
La scelta della PICV corretta dipende dalla configurazione dell’impianto, dalle condizioni operative e dai requisiti applicativi.
La nostra Guida definitiva alle PICV è pensata per supportare progettisti e system engineer nel prendere decisioni consapevoli, fornendo criteri pratici, esempi applicativi e indicazioni tecniche per diversi scenari idronici e HVAC.
Un riferimento chiaro e concreto per garantire prestazioni stabili e una corretta selezione della valvola fin dalle prime fasi di progettazione.

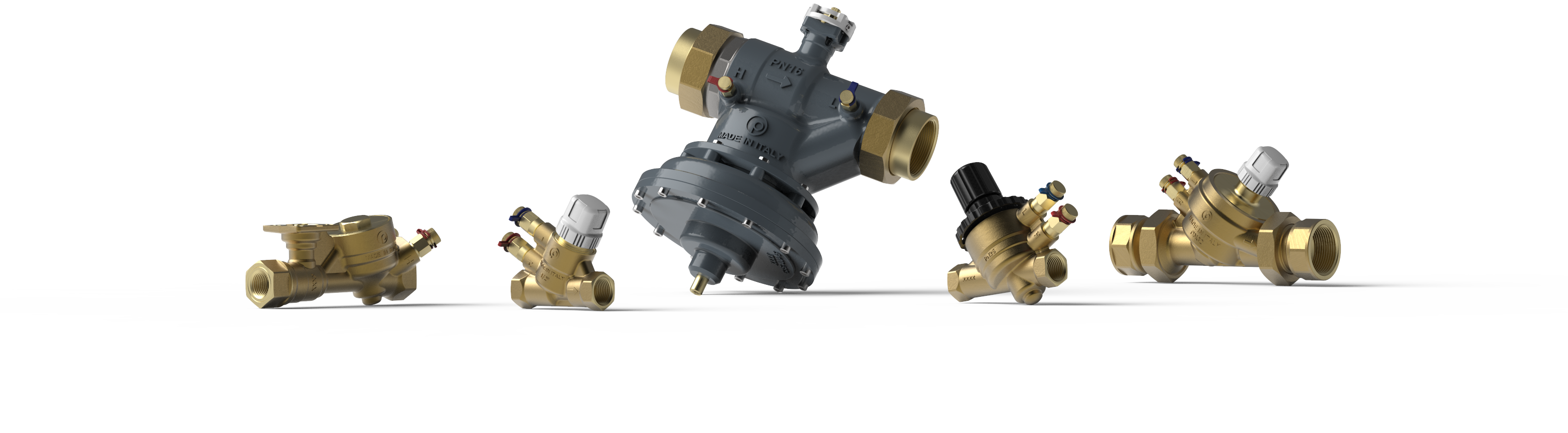

Le PICV Pettinaroli
Progettate per i moderni impianti idronici
Con oltre quindici anni di esperienza e più di un milione di PICVinstallate nel mondo, Pettinaroli ha sviluppato una gamma completa
di valvole di controllo a pressione indipendente, progettate per soddisfare un’ampia varietà di requisiti impiantistici nel settore idronico.
La gamma comprende PICV con caratteristica di portata lineare e equipercentuale,
disponibili in versione assiale e rotativa, consentendo ai progettisti di selezionare la soluzione più adatta a ogni applicazione.
Dynasty Serie 92
Design compatto con diaframma resistente allo sporco
La gamma Dynasty di valvole PICV è progettata per garantire un funzionamento affidabile
anche in impianti con acqua fortemente contaminata.
Grazie alla caratteristica di flusso lineare, la valvola consente la rimozione, pulizia e sostituzione dei componenti interni
senza compromettere le prestazioni complessive, assicurando stabilità nel tempo e facilità di manutenzione.
Informazioni tecniche
1/2”F
2”F
2”F
Connessioni
da 3,63
a 5,80
a 5,80
Start-up max. psi
da 150
a 14.000
a 14.000
Portata l/h
da -10°C
a 120°C
a 120°C
Temperatura
2.500kPa
25bar
25bar
Pressione d'esercizio max.
Applicazioni
La gamma Dynasty di valvole PICV è progettata per garantire una modulazione precisa della portata e il controllo della temperatura nei sistemi di riscaldamento e acqua refrigerata a servizio delle unità terminali.
La valvola Serie 92 assicura un controllo affidabile negli scambiatori di calore acqua-acqua ed è particolarmente indicata per l’impiego nelle Heat Interface Units (HIU), dove la qualità dell’acqua può risultare difficile da mantenere a causa della limitata accessibilità.
Le valvole Dynasty Serie 92 possono inoltre essere integrate in kit per il collegamento ai fan coil, consentendo configurazioni impiantistiche flessibili.
Caratteristiche & vantaggi
- Design compatto
- Componenti interni ispezionabili per una manutenzione semplice
- Diaframma resistente allo sporco
- Caratteristica di portata lineare
- Pressione minima richiesta per lo start-up
- Compatibilità con attuatori termici ed elettromeccanici
EvoPICV Serie 91
Portata e temperatura sempre sotto controllo
La gamma di valvole di bilanciamento EvoPICV combinano la limitazione costante della portata e
la regolazione equi percentuale della temperatura, a piena corsa e a piena autorità.
La EvoPICV Serie 91 è adatta per essere utilizzata in sistemi a temperatura variabile e costante e può essere impiegata
come limitatore di portata in sistemi a volume costante (senza attuatore) o come vera e propria PICV in sistemi a volume variabile.
Applicazioni
La valvola di regolazione presenta una caratteristica intrinseca equi-percentuale, che la rende idonea per unità terminali acqua-aria
quali ventilconvettori, travi fredde e unità di trattamento aria.
La valvola può essere manutenuta mediante un apposito utensile e, grazie alla configurazione unidirezionale, può essere installata
sia sulla linea di mandata sia su quella di ritorno, offrendo maggiore flessibilità in fase di progettazione e installazione dell’impianto.
Caratteristiche
e vantaggi
- Caratteristica equi percentuale
- Adatta all'uso in sistemi a temperatura variabile e costante
- Combina la limitazione della portata costante e il controllo della temperatura
- Attuatori termici ed elettromeccanici disponibili
