¿Cómo funcionan las PICV?
Las válvulas de control independientes de la presión (PICV) están diseñadas para mantener
un caudal constante y preciso, independientemente de las variaciones de presión dentro del sistema.
Al compensar automáticamente las fluctuaciones de la presión diferencial, las PICV garantizan un control
estable en las unidades terminales, mejorando el equilibrado del sistema y la eficiencia global de funcionamiento.
Este principio de funcionamiento convierte a las PICV en una solución fiable para los sistemas hidráulicos
y HVAC modernos, donde las cargas variables y las condiciones de operación cambiantes son la norma y no la excepción.
La PICV ideal
para cada aplicación
La selección de la PICV correcta depende de la configuración del sistema, las condiciones de funcionamiento y los requisitos de la aplicación.
Nuestra Guía definitiva sobre las PICV está diseñada para apoyar a proyectistas e ingenieros de sistemas en la toma de decisiones fundamentadas, proporcionando criterios prácticos, ejemplos de aplicación y orientación técnica para diferentes escenarios hidráulicos y HVAC.
Una referencia clara y práctica para garantizar un rendimiento estable y una selección correcta de la válvula desde las primeras fases del diseño.

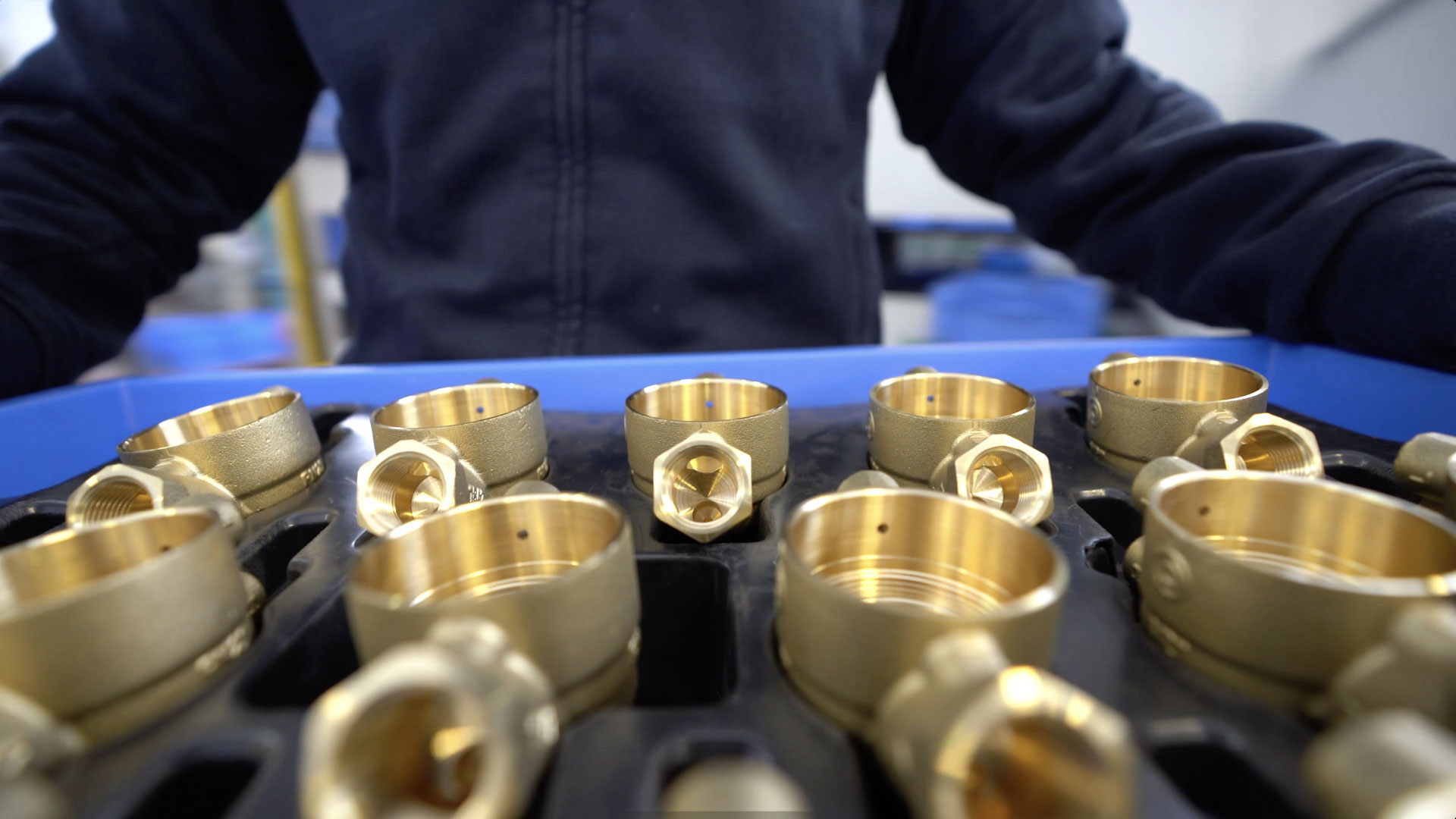

Las PICV de Pettinaroli
Diseñadas para sistemas hidráulicos modernos
Con más de quince años de experiencia y más de un millón de PICV instaladas en todo el mundo, Pettinaroli ha desarrollado una gama
completa de válvulas de control de presión independiente, diseñadas para cubrir una amplia variedad de requisitos en sistemas hidráulicos.
La gama incluye PICV con característica de caudal lineal y de porcentaje igual, disponibles en diseños axiales y rotativos,
lo que permite a los proyectistas seleccionar la solución más adecuada para cada aplicación.

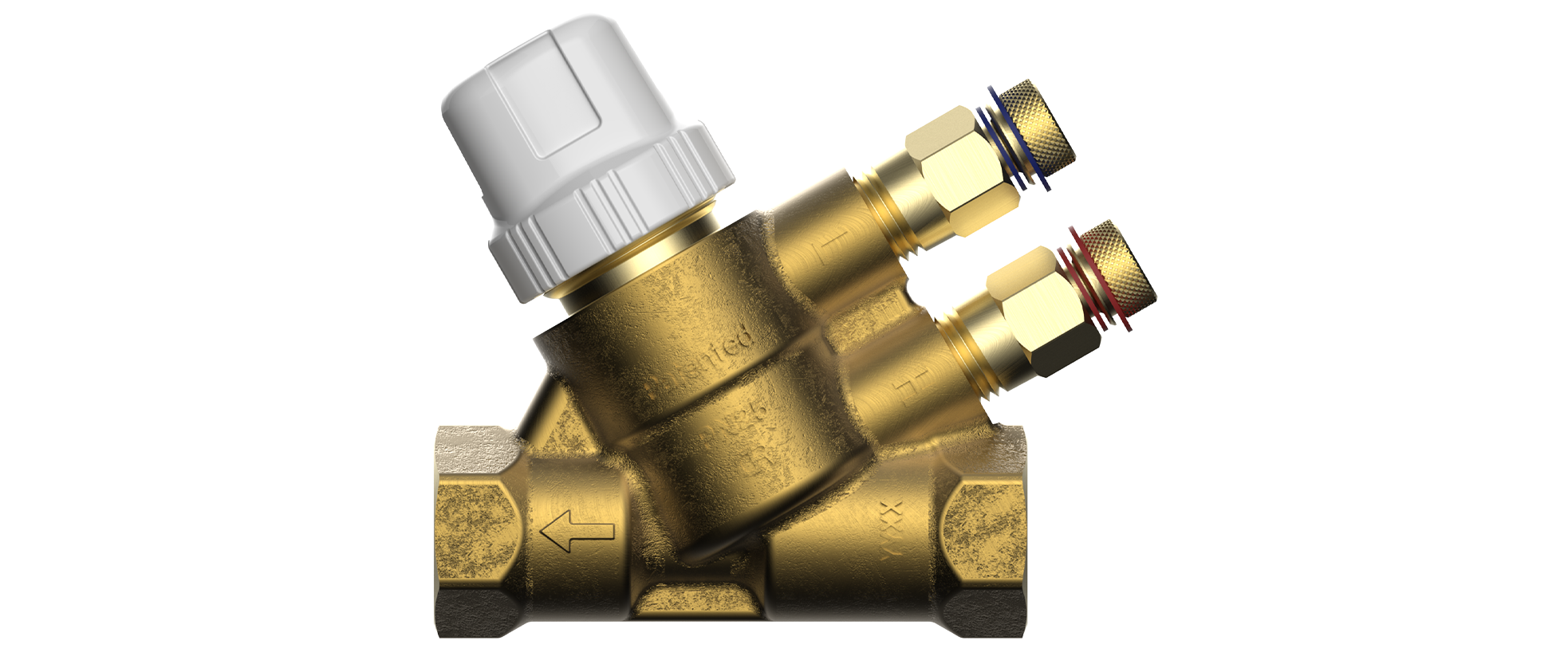

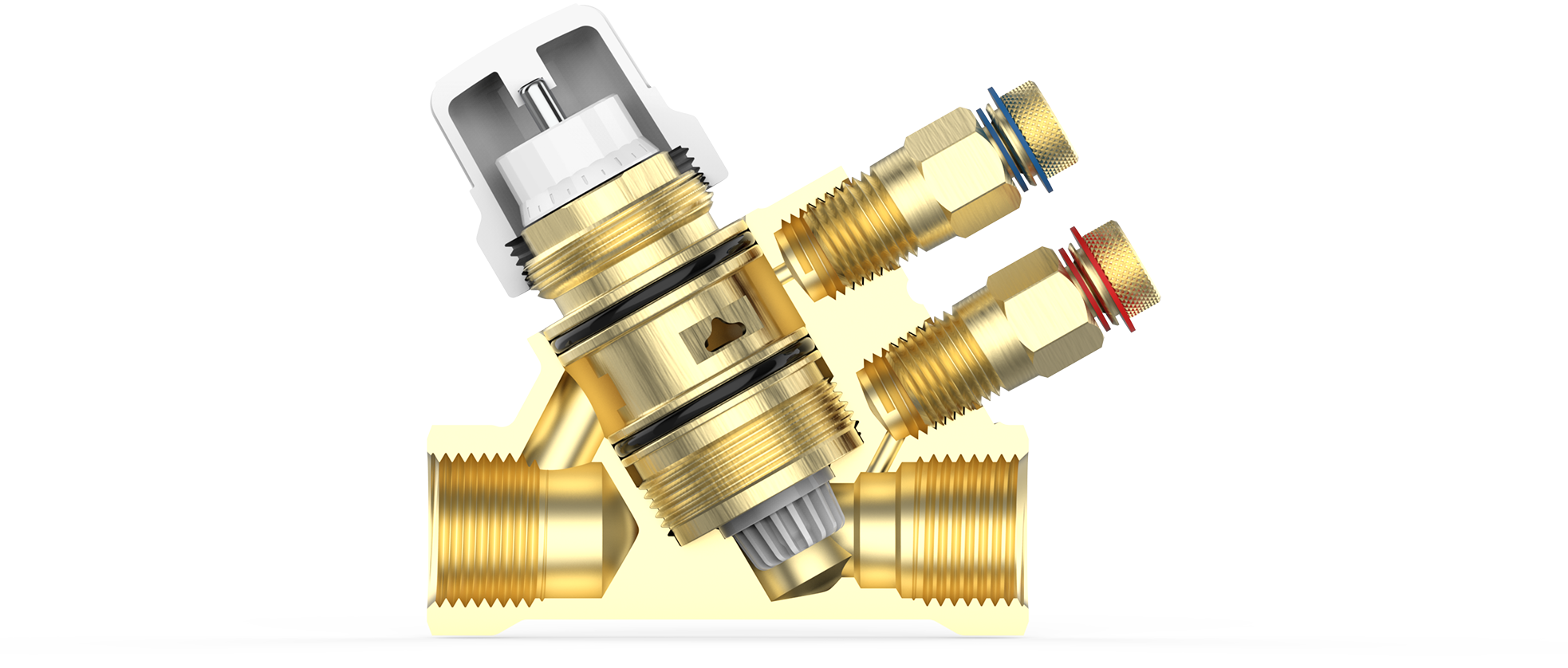

Dynasty Serie 92
Diseño compacto con diafragma anti-suciedad
La gama Dynasty de válvulas PICV está diseñada para ofrecer un funcionamiento fiable incluso en sistemas con agua altamente contaminada.
Gracias a su característica de caudal lineal, la válvula permite la extracción, limpieza y sustitución de los componentes internos
sin comprometer el rendimiento global, favoreciendo la estabilidad a largo plazo y un mantenimiento sencillo.
Informaciones técnicas
1/2”F
2”F
2”F
Conexiones
3,63 / 5,80
0,25 / 0,40
0,25 / 0,40
Arranque máx. psi & bar
150 / 14.000
0,66 / 61,70
0,66 / 61,70
Caudal l/h & GPM
-10°C
120°C
120°C
Temperatura
2.500kPa
25bar
25bar
Presión de servicio max.
Aplicaciones
La gama Dynasty de válvulas PICV ha sido diseñada para limitar el caudal y controlar la temperatura de los sistemas de calefacción y agua fría en las unidades terminales.
La válvula Serie 92 ofrece un buen control de los intercambiadores de calor agua-agua y es ideal para su uso en Unidades de Interfaz Térmica donde la calidad del agua es difícil de mantener, debido a la dificultad de acceder a cada unidad.
La válvula Dynasty Serie 92 también puede ser instalada en kit hidronicos premontados para ser conectadas a Unidades Fan Coil.
Características y ventajas
- Diseño compacto
- Fácil mantenimiento
- Diafragma resistente a la suciedad
- Característica de caudal lineal
- Presión mínima necesaria para el arranque
- Compatibilidad con actuadores térmicos y electromecánicos

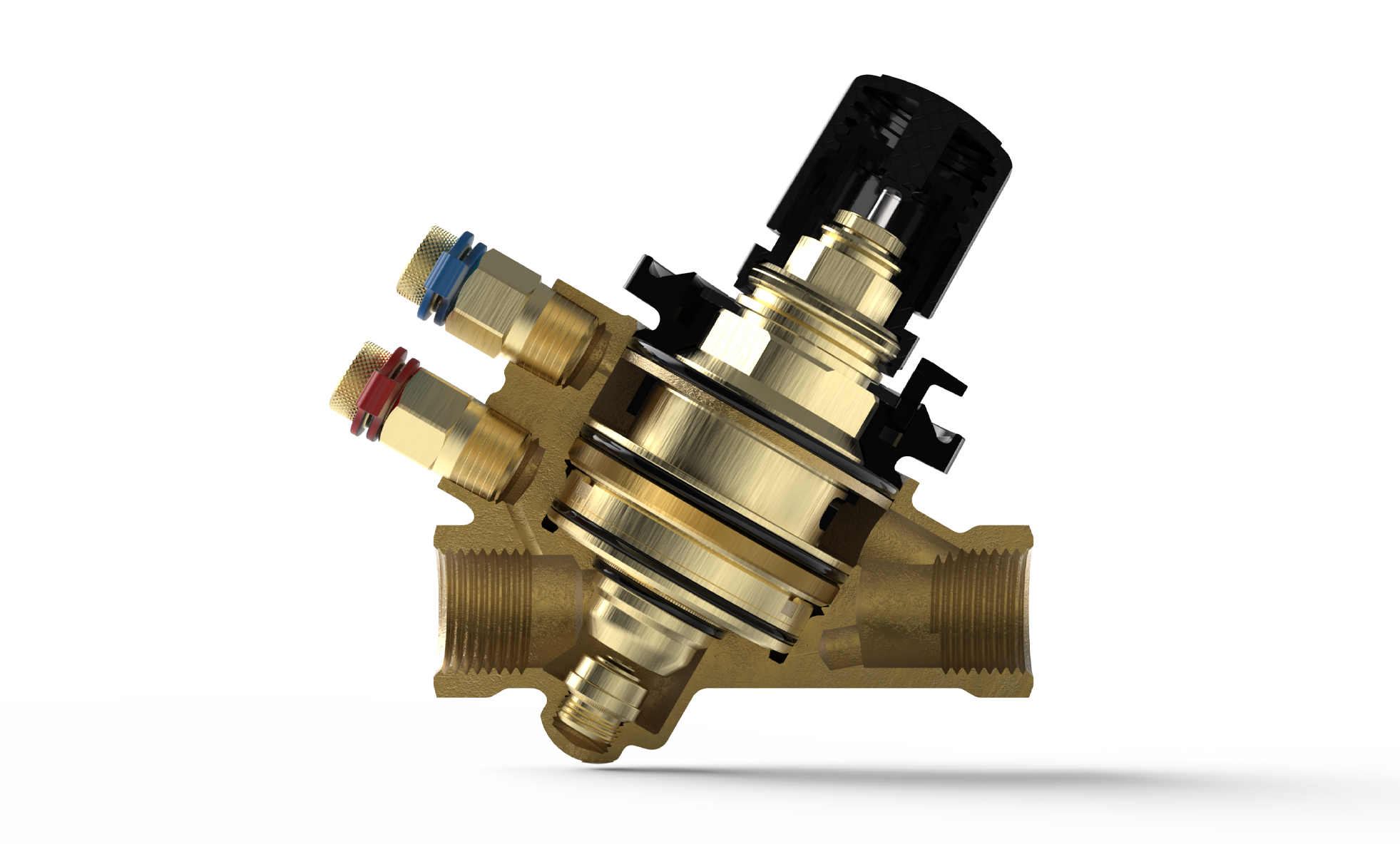

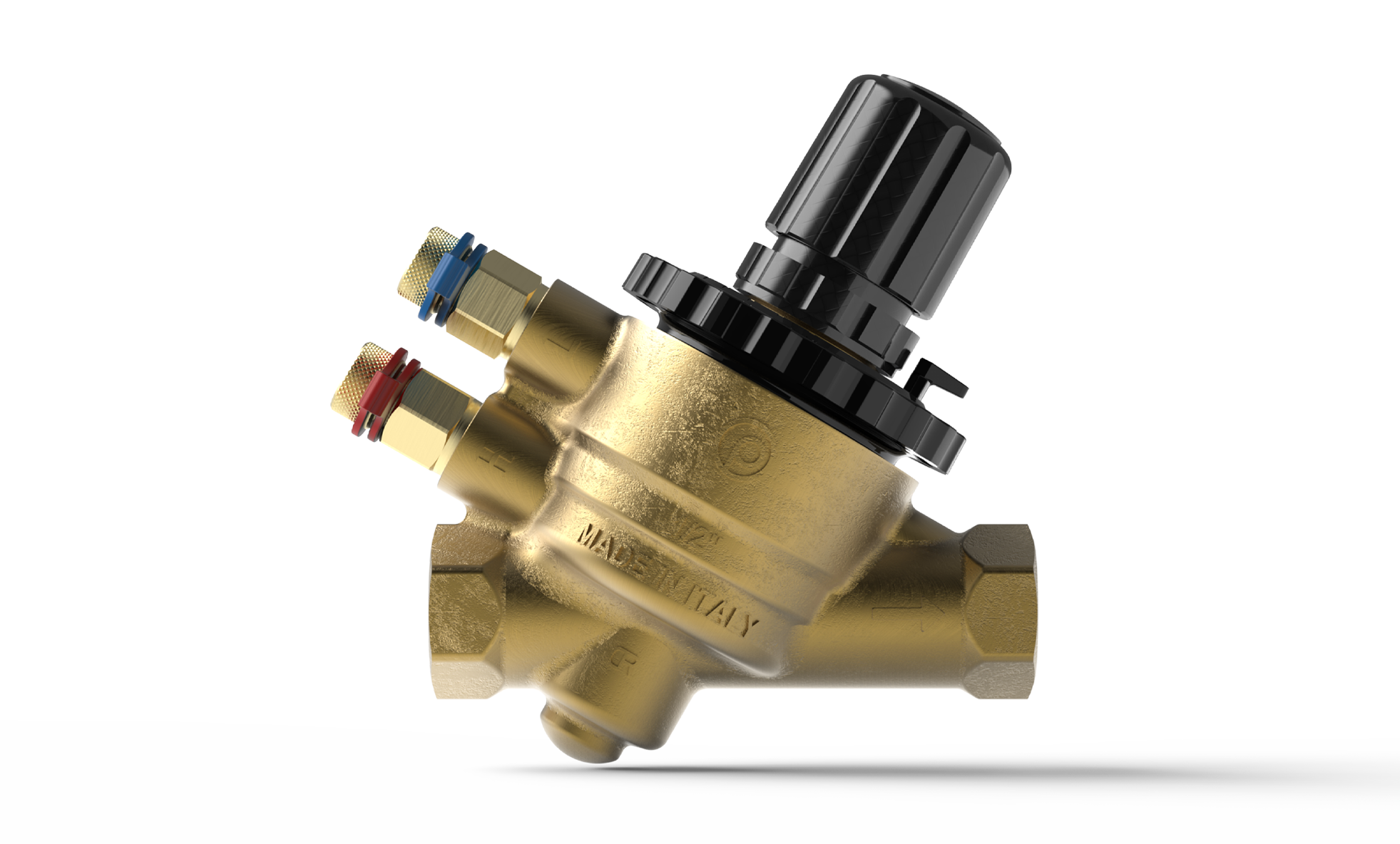

EvoPICV Serie 91
Control combinado de caudal y temperatura
La gama de válvulas de equilibrado EvoPICV combina la limitación constante de caudal con la regulación
de temperatura de característica de porcentaje igual, con carrera completa y plena autoridad.
La EvoPICV Serie 91 es adecuada para su uso en sistemas de temperatura variable y constante y puede utilizarse como limitador de caudal
en sistemas de volumen constante (sin actuador) o como una verdadera PICV en sistemas de volumen variable.
Aplicaciones
La válvula de control presenta una característica intrínseca de porcentaje igual, lo que la hace adecuada para unidades terminales agua-aire,
como fan coils, chilled beams y unidades de tratamiento de aire.
La válvula puede mantenerse mediante una herramienta específica y, gracias a su diseño unidireccional, puede instalarse
tanto en la impulsión como en el retorno, ofreciendo mayor flexibilidad durante el diseño y la instalación del sistema.
Características
y ventajas
- Característica de porcentaje igual
- Idónea para uso en sistemas de temperatura variable y constante
- Combina limitador de caudal constante y válvula de control de temperatura
- Actuadores térmicos y electromecánicos disponibles
